隨著電網建設的不斷發展，環網電纜供電線路被越來越多的應用到城市配電網建設當中。目前電纜出現接地故障后，整個系統接地，故障區段很難查清，區分出電纜區段后，還要查找電纜故障點，由于傳統的離線故障定位方法工作量大、安全性低，停電測試也會造成一定的經濟損失。城市環網供電電纜線路接地故障預警定位技術可以快速有效的確定故障隱患、準確定位故障點，并且具備環網支路選線功能。因此，研究城市環網電纜故障在線定位方法對提高供電質量具有重要意義。

利用故障產生的電流行波信號測量故障距離是一種較為成熟的技術，已在輸電線路和部分結構簡單的配電線路中獲得成功應用。但城市電纜網絡多為環網柜結構，分支線數量多，故障初始行波衰減嚴重、折反射規律復雜，現有常用的雙端（需要在變電站母線和主干線路末端處分別安裝行波測距裝置）與單端（僅在母線處安裝行波測距裝置）行波測距技術并不能直接應用。針對電纜網絡特定的結構，在環網柜主干電纜與饋出支路電纜分別安裝電流行波采集裝置，實現故障的分布式行波測距、選線是一個有效的解決途徑。

城市環網供電電纜故障預警及選線定位系統利用高速暫態行波在線監測和電網拓撲分析的系統方法，實現環網電纜的在線監測，對城市環網電纜故障進行預警、選線和定位。具體方法是在環網柜主干電纜與饋出電纜分別安裝電流行波采集裝置，將電纜在發生故障前的微弱的暫態信號采集到每一個系統裝置，通過系統裝置分析處理，將信號上傳到系統后臺，系統后臺通過波形分析自動預警并通過雙端測距技術自動計算故障點距離，通過系統后臺指示故障點位置，并且對饋出支路電纜實現選線功能。

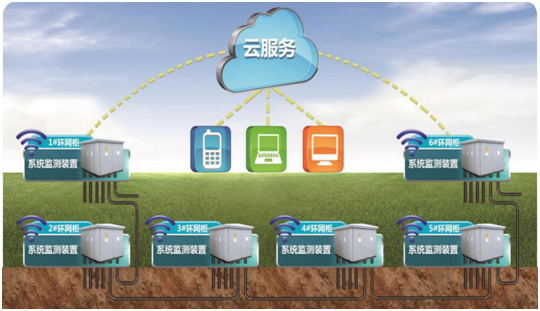

環網電纜監測系統安裝示意圖
