BHDJ-20電纜故障行波測距系統簡介

一、概述

BHDJ-20電纜故障行波測距系統，突破傳統的行波測距儀只能用于單端測距，波形難識別，解決方案單一的禁區，采用單端、雙端、暫態錄波等多種功能，既可以用于電力電纜故障點的精確測距，并且可以在線監測電纜的暫態放電過程，判斷電纜絕緣損毀程度，具有雙端自動測距、單端三相波形比對、波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。系統同時具有WIFI、藍牙、USB、串口、網口等多種通訊接口，并且通過云端參數配置、歷史數據存儲，實現遠程服務和各種人機交互功能。

BHDJ-20電纜故障行波測距系統，在線暫態錄波功能、低壓脈沖功能可以獨立使用；單端脈沖電流測距功能可以和高壓直流信號發生器、串聯諧振裝置、0.1Hz高壓試驗設備等配合使用；也可以由兩臺設備組成雙端測距系統，配合高壓直流信號發生器、串聯諧振裝置、0.1Hz高壓試驗設備完成電纜故障的雙端自動測距，解決超高壓、長電纜、長延時等目前電纜故障測距中存在的測距困難的問題。

二、功能特點

1、多種功能

a、 在線暫態錄波功能：

·將柔性高頻傳感器固定到電纜芯線上，啟動設備，完成設置啟用自檢，傳感器自檢；

·設備進入錄波狀態，采用100MHz的采樣頻率，實時監測電纜的暫態行波過程，數據分析包括RMS值分析、波形識別等；

·數據存儲、備份、導出分析報告等；

b、 雙端自動測距功能：

·將兩臺裝置的柔性高頻傳感器固定到電纜雙端芯線上，啟動設備，完成設置啟用自檢、傳感器自檢、GPS狀態顯示，通訊信號顯示，觸發狀態、觸發數量顯示；

·設置電纜全長，設備進入自動測距狀態，配合高壓直流信號發生器、串聯諧振裝置、0.1Hz高壓試驗設備等對故障電纜故障點擊穿產生的行波信號實時采樣，通過通訊手段（WIFI、網線、藍牙等）將兩臺設備采集到的行波波頭信號的時間進行計算，精確計算故障點距離電纜雙端距離；

·數據存儲、備份、導出測距結果等；

·數據無線上傳云端，無線下載，故障結果及地理信息（選配）顯示告警等；

c、單端低壓脈沖測距功能：

·適用于低阻、短路、斷線故障的精確測距；

·還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正；

d、 單端脈沖電流測距功能：

·適用于高阻、閃絡型故障的測距；

·使用電纜屏蔽線電流互感器從電纜金屬屏蔽層采集信號，與高壓部分完全隔離，安全可靠。

e、 環流監測功能

.針對單芯高壓電纜可以進行7*24小時的環流監測。超限報警功能；

2、設備硬件構成

·采集板：3路電流行波采集，采樣頻率100MHz（12位），增益可調。3路低頻環流數據采集，采樣頻率10K（16位）。

·平板電腦酷睿I3，4G內存，64G硬盤，Ubuntu系統，包含WIFI、藍牙、USB、串口、網口。

·10寸觸摸屏、方向按鍵、傳感器接口、通訊接口、GPS天線、電源接口、開關等。

3、觸摸操作和機械按鍵兩種操作方式

·觸摸按鍵，操作更加靈活，具有手勢操作功能；

·可以對光標進行拖拽，雙擊操作，定位更加簡單、方便；

·兼容機械按鍵操作，五向按鍵，操作更加人性化。

4、設備軟件構成：嵌入式操作系統

·設計采用嵌入式操作系統Ubuntu結構設計，穩定的軟件設計，更高的處理速度；

·專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。

5、標尺功能：

·屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。

6、波形存儲、計算機聯機通訊：

·波形清晰，波形以不同顏色同時顯示，更易于識別

·可在機內存儲大于80萬條行波數據波形，關機不丟失，易于歷史數據查詢；

·可使用U盤進行波形數據的導入導出；

·可以和計算機（臺式機或筆記本機）連接，進行聯機通訊；

·提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。

7、電源管理：

·供電電源：AC220V；

·  內部自帶DC12V鉛蓄電池（電量顯示），無供電電源時可連續工作8小時；

·儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。

8、機殼

·派力肯1440拉桿箱，堅固機殼，質輕便攜。

三、技術指標

l  工作模式：在線暫態錄波、在線環流監測、雙端自動測距、單端脈沖電流測距、單端低壓脈沖測距、環流監測；

l  傳感器：電纜芯線電流傳感器、電纜屏蔽線高頻電流傳感器（脈沖電流）、電纜屏蔽線低頻電流傳感器（環流檢測）、低壓脈沖鱷魚夾；

l  信號增益調節范圍：70dB，增益可調；

l  低壓脈沖發射電壓：30V；

l  最高分辨率：0.4m；

l  同步守時：GPS/北斗雙守時模塊，守時精度〈50ns

l  最測距范圍：單端測距〈100km，雙端測距無長度限制；

l  測距盲區：2m；

l  通訊接口：WIFI、藍牙、USB、串口、網口。

l  平板電腦電源：聚合物鋰離子電池組，標稱電壓7.4V。

l  整機電源：DC12V鉛蓄電池，無外置電源時可連續使用8小時

l  外接電源：AC220V；

l  體積：500×305×457mm

l  重量：25kg

l  使用條件：

1) 溫度：-25℃～+50℃；

2) 濕度：5％～90％RH（25℃）；

3) 海拔：h<4500m。

四、儀器構成

1、整機組成

BHDJ-20電纜故障行波測距系統包括：儀器主機、電纜芯線電流互感器、電纜屏蔽線電流互感器、低壓脈沖鱷魚夾、電源線、充電器等。

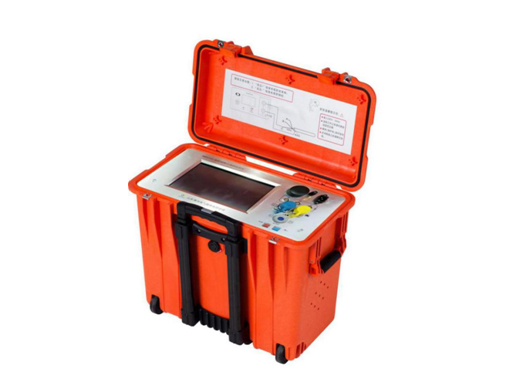

電纜故障行波測距系統

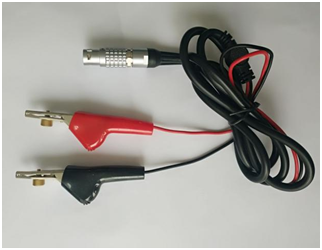

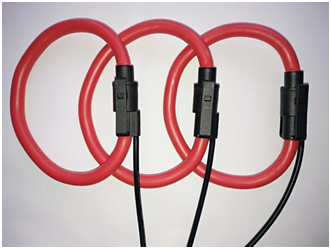

電纜芯線電流互感器                  低壓脈沖鱷魚夾

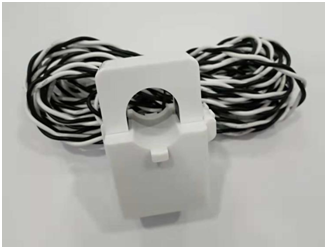

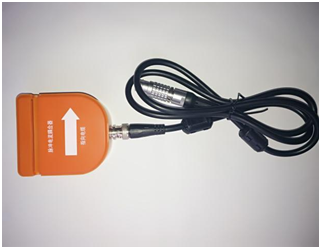

脈沖電流互感器                                  環流傳感器

2、主機面板

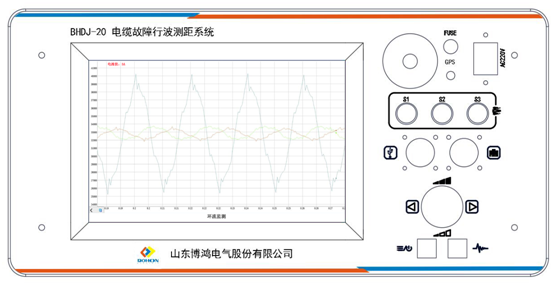

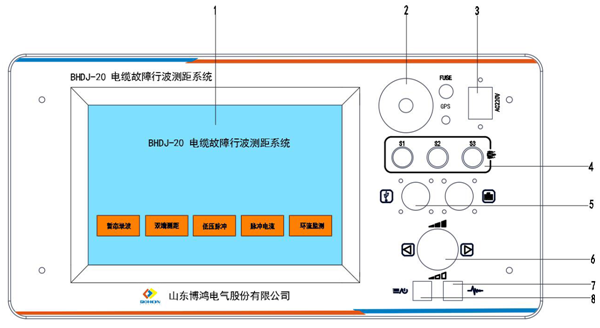

主機面板，如圖所示：

其中：

1、液晶屏幕：顯示系統界面內部信息；

·暫態錄波：設備進入錄波狀態，采用100MHz的采樣頻率，實時監測電纜的暫態行波過程，數據分析包括RMS值分析、波形識別等；

·雙端測距：設置電纜全長，設備進入自動測距狀態，配合高壓直流信號發生器、串聯諧振裝置、0.1Hz高壓試驗設備等對故障電纜故障點擊穿產生的行波信號實時采樣，通過通訊手段（WIFI、網線、藍牙等）將兩臺設備采集到的行波波頭信號的時間進行計算，精確計算故障點距離電纜雙端距離；

·低壓脈沖：還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正；

·脈沖電流：使用電纜屏蔽線電流互感器從電纜金屬屏蔽層采集信號，與高壓部分完全隔離，安全可靠；

·環流監測：針對單芯高壓電纜可以進行7*24小時的環流監測。超限報警功能。

2、GPS天線：用于接收GPS信號；

3、充電接口與FUSE：外接電源或用來給儀器內置電池組充電；

4、信號插孔：接測試連接線，不同的工作模式須接不同的連接線；

5、通訊接口：USB、串口、網口，可與PC機進行聯機通信；

6、五向按鍵：該按鍵由5個按鍵組成，分別為向上鍵、向下鍵、向左鍵、向右鍵、確定鍵；

7、測試鍵：按下進行測試，發出脈沖信號；

8、開關/菜單鍵：該按鍵為開機鍵和菜單鍵復用鍵，作為開機鍵時，用來打開或關閉儀器電源，長按開機，長按關機。在開機狀態下作為菜單鍵使用，短按進入菜單模式，此時可以使用五向按鍵操作菜單，再按一次，退出菜單模式。開機狀態指示燈，指示開機狀態，點亮表示開機。

3、測試界面

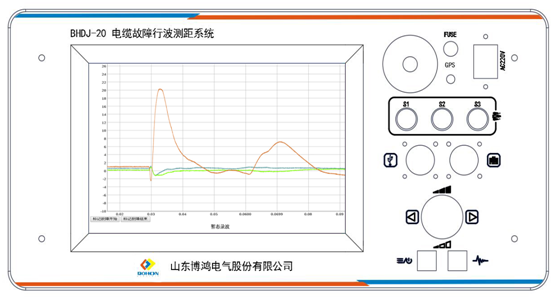

暫態錄波波形

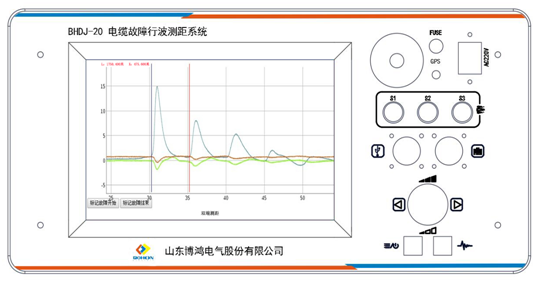

雙端測距A端

雙端測距B端

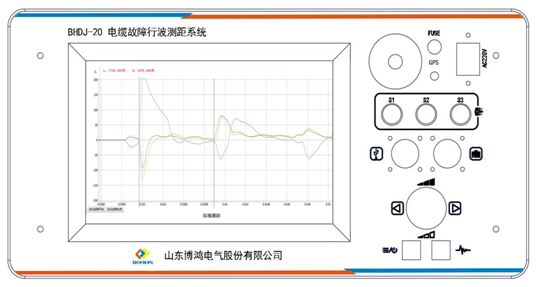

低壓脈沖波形

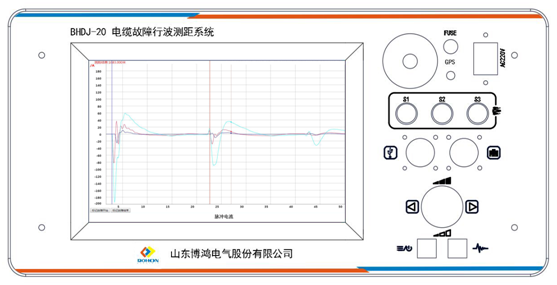

脈沖電流波形

環流監測波形
