BHDJ-3000城市環網供電電纜故障定位系統

系統利用高速暫態行波測距技術實現城市環網供電電纜運行狀態的實時監測，對電纜故障進行快速精確定位、并可對饋出用戶支路進行故障選線。

系統功能：

故障定位：系統采用雙端自動測距技術，實現環網主回路電纜的雙端測距，并且在系統后臺界面指示故障點位置，對故障點進行標注；

故障選線：實時監測環網柜饋出電纜暫態電流變化，根據行波選線原理和環網拓?fù)浣Y(jié)構確定故障線路；

故障預警：系統利用瞬時性故障的暫態行波特征，根據電纜瞬時性接地后的絕緣狀態更接近于永久故障的現象，對電纜的絕緣狀態進行監測，保證線路發生永久性接地故障前系統能夠可靠預警；

環流監測（選配）：針對城市環網中部分單芯電纜，系統可以實現監測線路的外護套絕緣情況，并繪制環流曲線，對外護套絕緣異常電纜進行故障告警；

電子值班（可選項）：實現無人值守，報警信息及工作狀態可通過發送短信息、APP 推送的方式至相關人員；

歷史存儲：實現實時存儲信息，可進行歷史數據查詢，報警信息打印等；

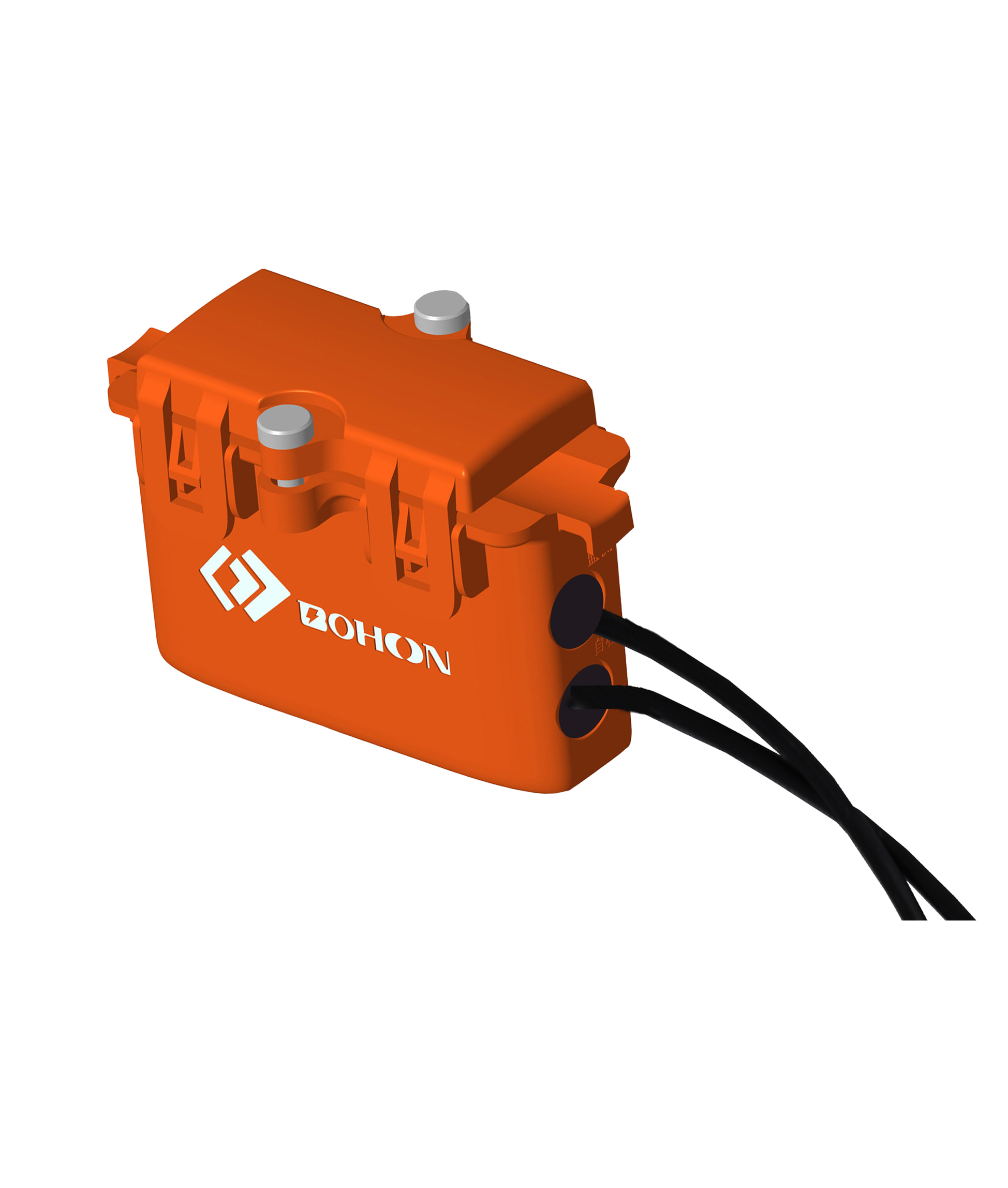

        高頻傳感器：

環流傳感器：
